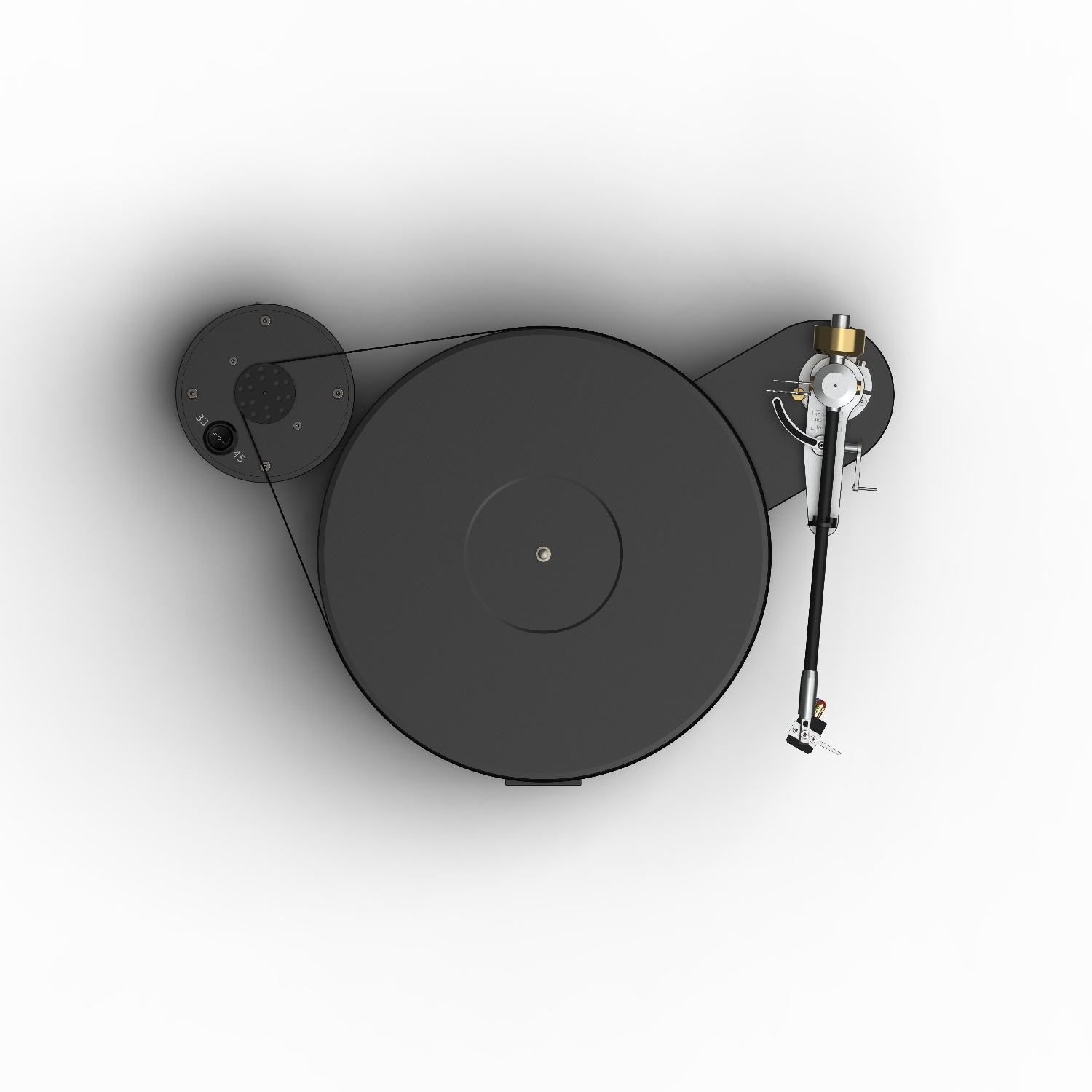

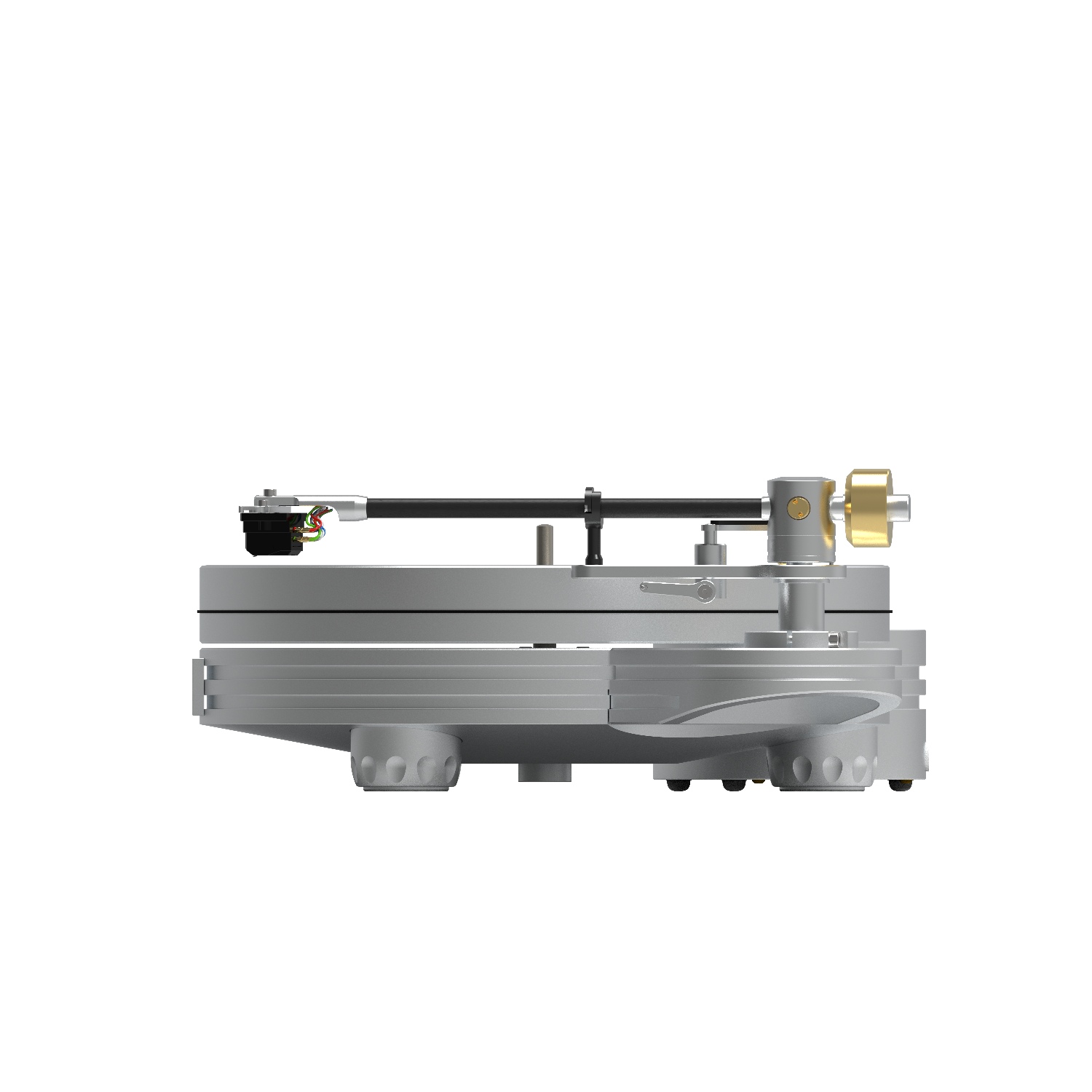

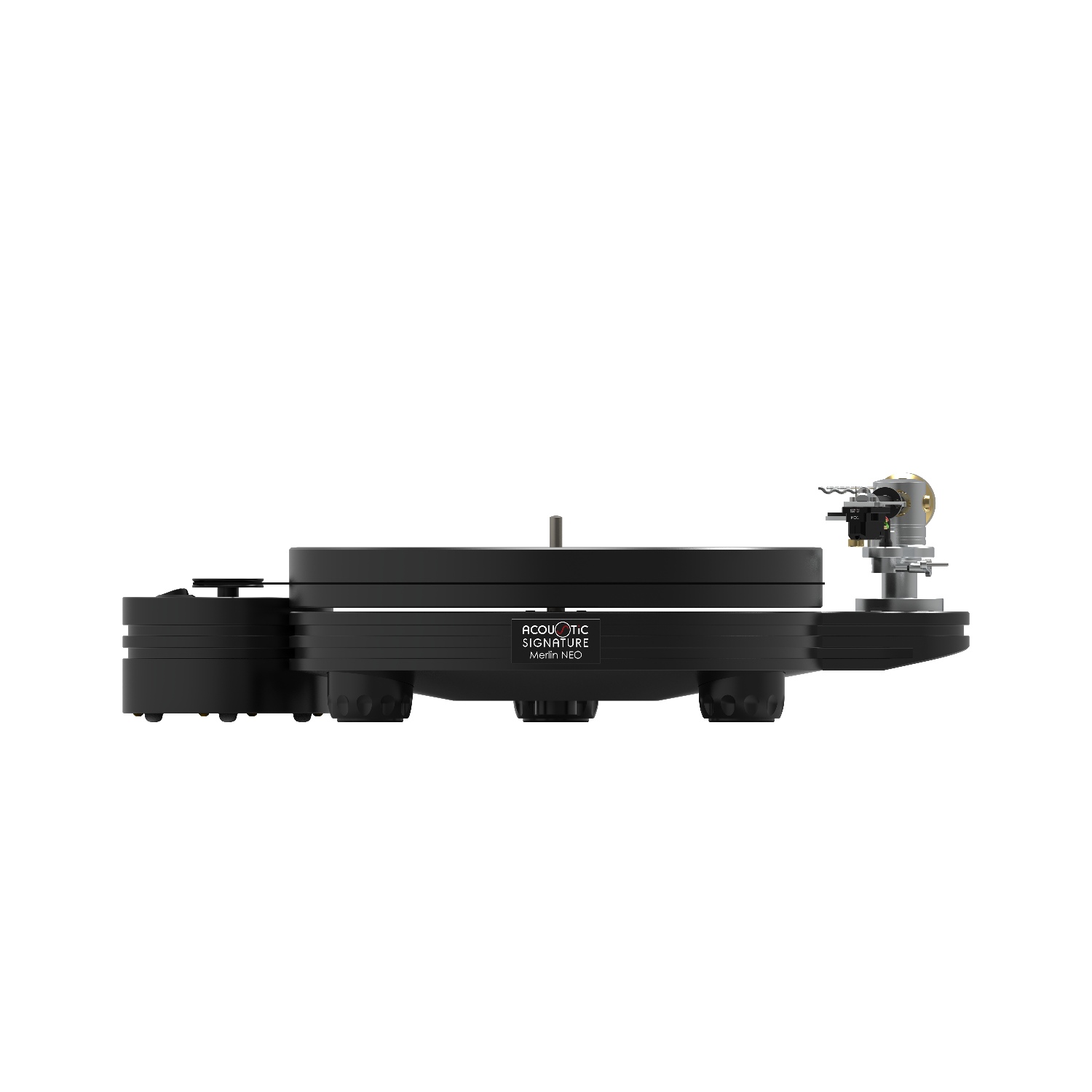

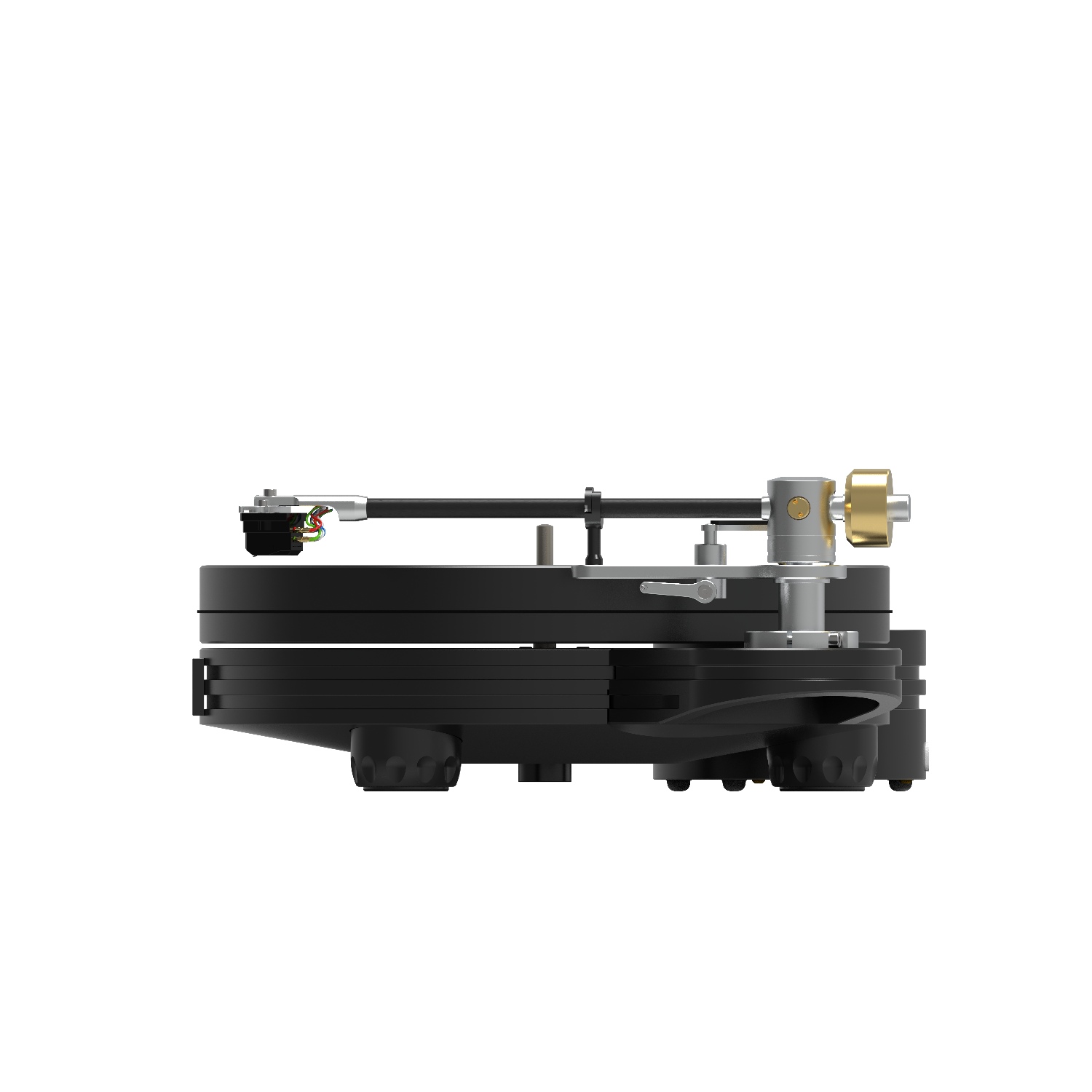

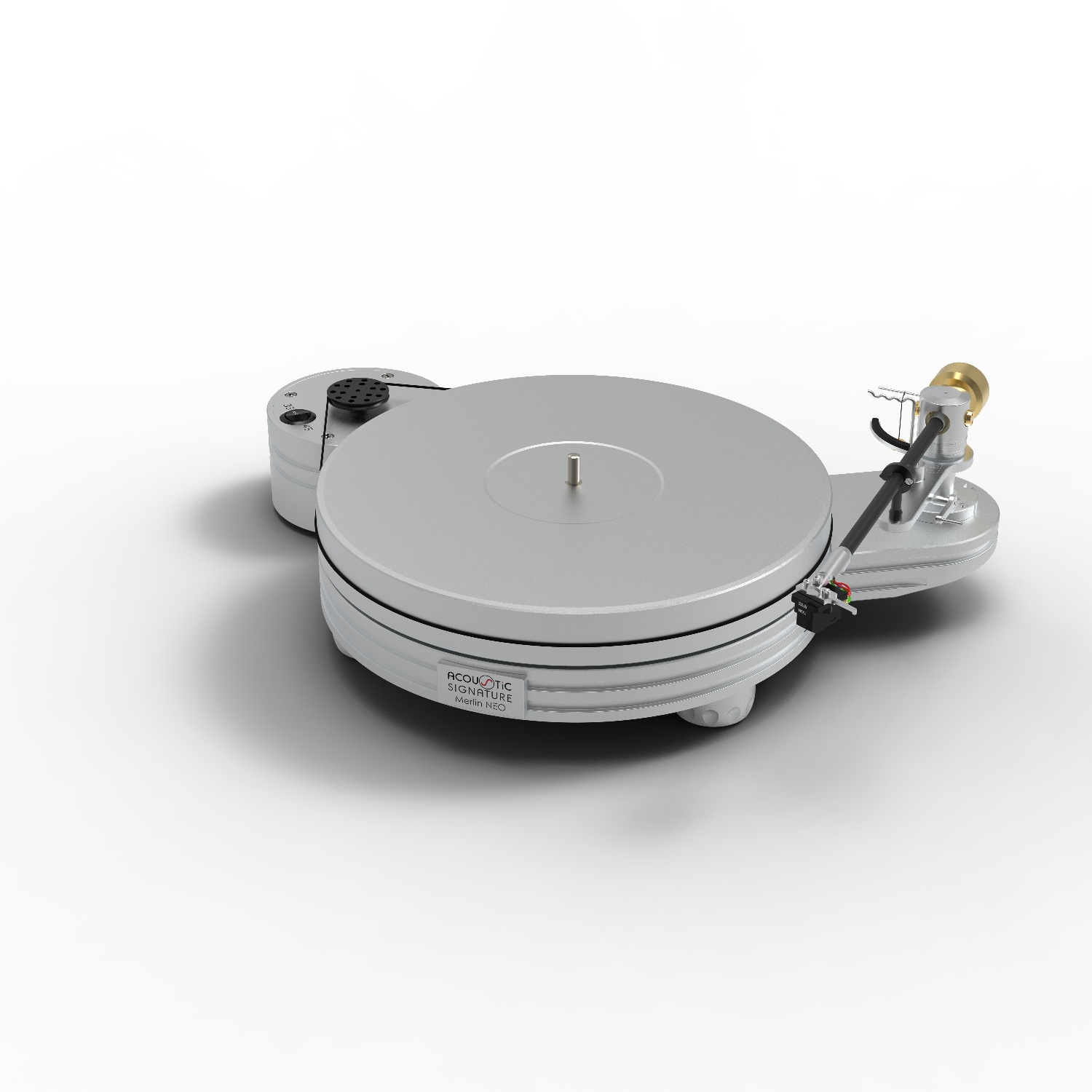

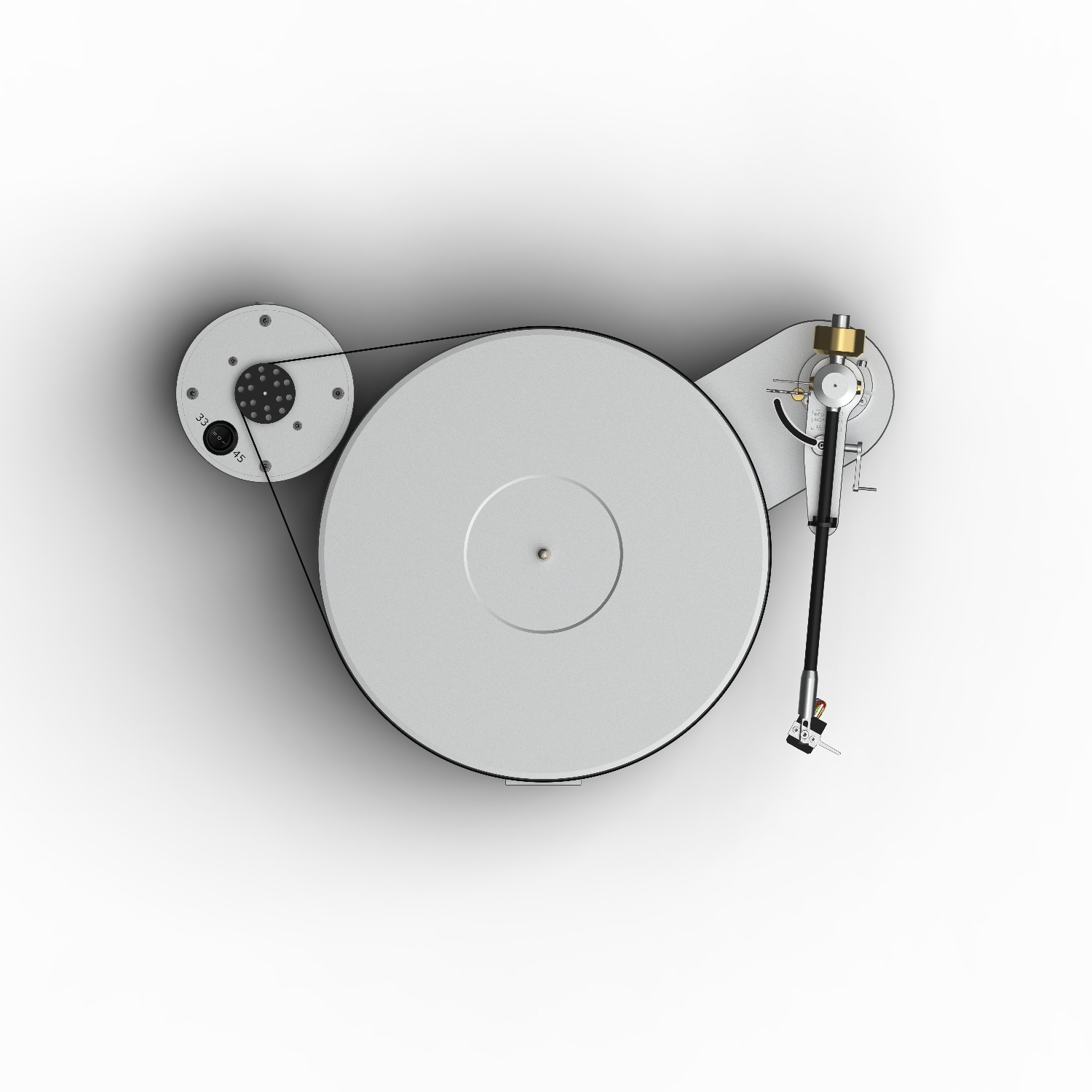

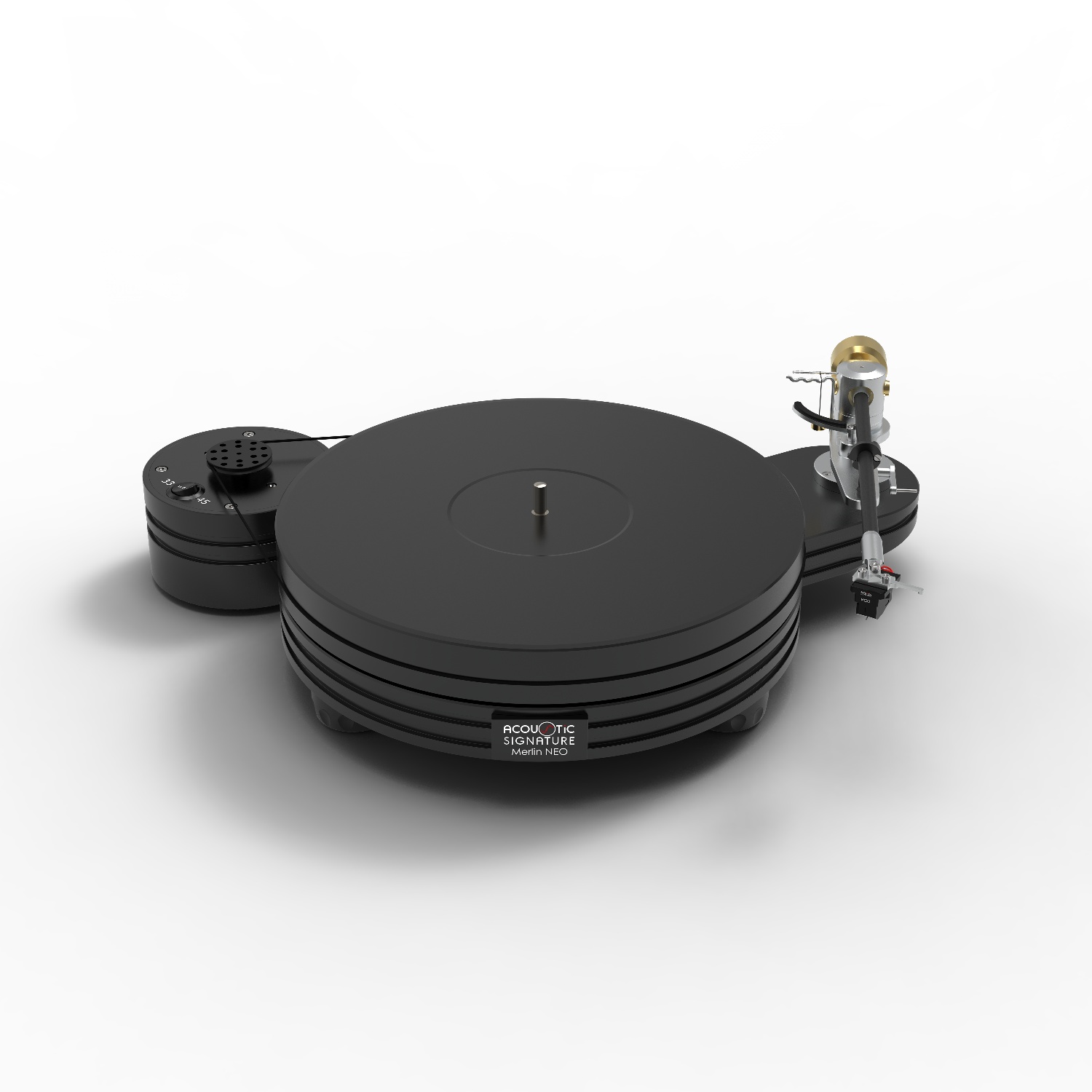

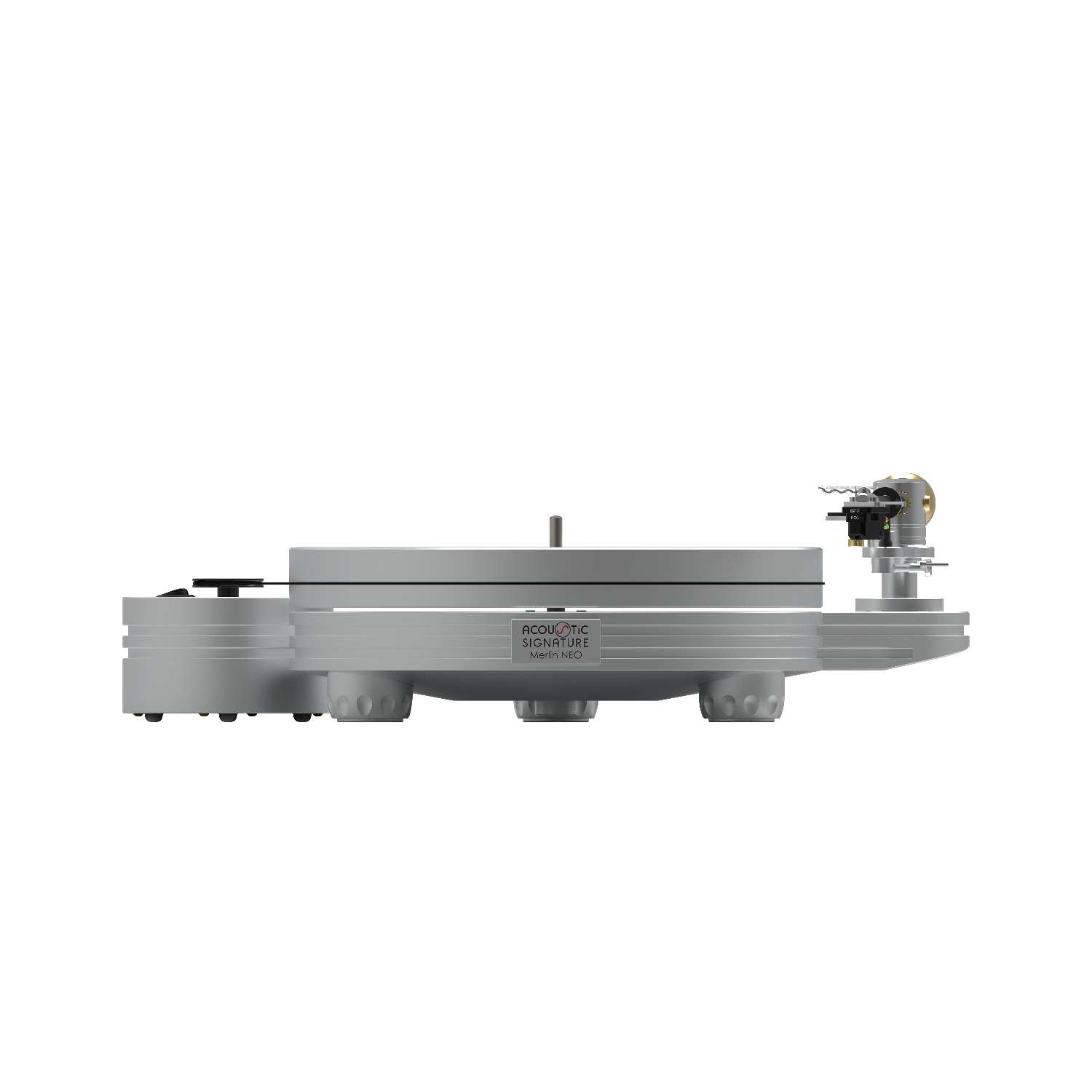

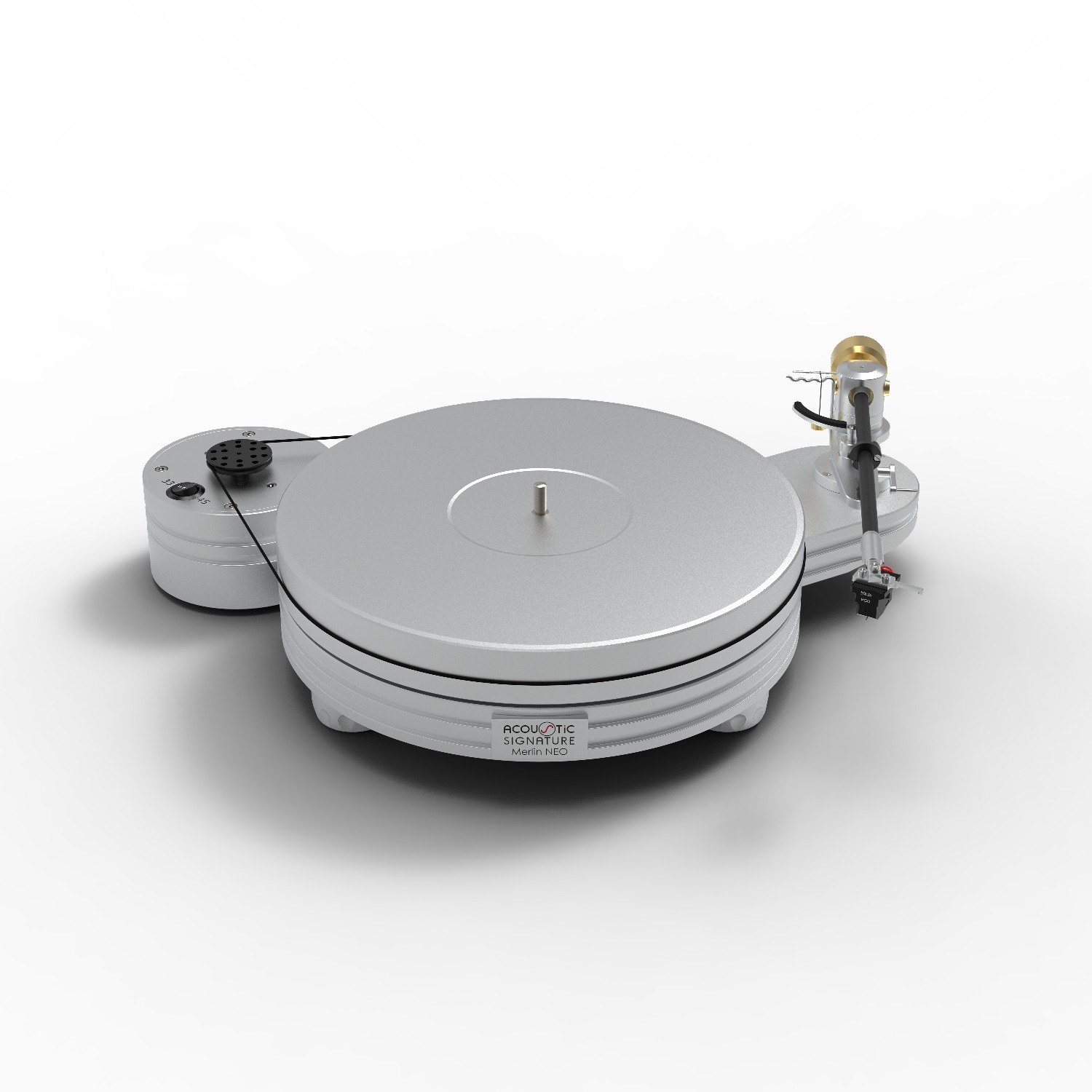

Проигрыватель Acoustic Signature Merlin NEO

DTD (DuraTurn Diamond) — разработанный Acoustic Signature опорный подшипник с малым трением. Он решает одну из главных проблем системы привода просто и эффективно.

Диск, на котором лежит пластинка, является непосредственным проводником вибраций в головку звукоснимателя и с учетом того, что он опирается на подшипник, именно этот опорный элемент является ключевым для обеспечения бесшумности вращения. Шарик на кончике оси, запрессованной в диск, испытывает колоссальное давление из-за малой площади контакта — масло выдавливается из контакта, что приводит к трению, механическому шуму и повышенному износу. Проблема? Безусловно. Инвертированный подшипник, в котором ось перенесена в проигрыватель, а опора — в диск, решает эту проблему только в маркетинговой литературе, хотя бы потому что переносит источник щума непосредственно к пластинке. Сомнительная идея.

Acoustic Signature решает эту задачу за счет правильного подбора материалов и передовой инженерной мысли, а не копированием модных идей. Еще в 1997 году фирма придумала и запатентовала подшипник Tidorfolon, в котором за счет сочетания титана, ванадия и фторопластов, опора была достаточно прочной, чтобы выдержать массивный диск и при этом была пористой, чтобы в ней постоянно держалось масло. Подшипники Tidorfolon служат десятки лет, не требуя смазки или иного обслуживания и обладают малым трением и малыми шумами.

Для проигрывателей поколении Neo вкладыш подшипника делается из более пористой бронзы горячей обработки. Вкладыш как бы впитывает масло в себя и не дают ему подниматься вверх под давлением вращающейся массы диска. Для бесшумного и прецизионного вращения вал диска проходит ряд уникальных технологических процессов полировки и закалки. Нанесенное плазменным напылением покрытие по твердости практически не уступает алмазу, самому твердому элементу на земле. Такой вал снижает коэффициент трения в опоре на 60%! Новый подшипник Dura-Turn Diamond сверхпрочен, неразрушим и работает на самое бесшумное из возможных вращение диска с пластинкой. Конкретно для модели Merlin Neo Acoustic Signature производит адаптированную под массу диска самую малошумящую версию подшипника DTD.

Электропривод вращения диска неизбежно порождает вибрации. Вибрации двигателя проникают в шасси и опорный диск и являются помехой для системы считывания механической записи на пластинке. Проектируя новый проигрыватель грампластинок, конструктор в первую очередь должен ограничить распространение паразитных вибраций и, что даже лучше, устранить причины их возникновения. Решение этой проблемы одни разработчики видят в подборе материалов и демпфировании шасси и диска, другие — в подборе двигателя и проектировании стабильного привода. Интегральное решение, в котором учитываются все факторы, как правило не применяется из-за соображений высокой стоимости разработки и производства. Но именно оно, как считают на Acoustic Signature, наиболее эффективно.

В проигрывателе Merlin NEO система AVC уровня 1 основывается на совместном действии демпфирования в связанных слоях (Constrained Layer Damping) в корпусе, демпфировании опорного диске битумной мастикой и новой электронной системы управления вращением двигателя AVC (Automatic Vibration Control).

В системе AVC используются синхронные машины с постоянными магнитами и электронным формированием частоты поля. Их обмотки питаются синусоидальными сигналами, сдвинутыми по фазе на 90° друг относительно друга. При этом позиционирование 24 полюсов относительно обмоток автоматически контролируется системой цифрового управления с обратной связью, что устраняет вибрации вала в режиме реального времени.

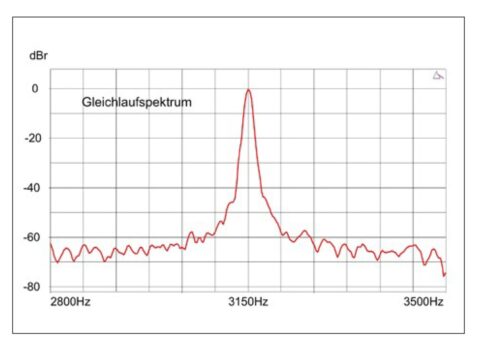

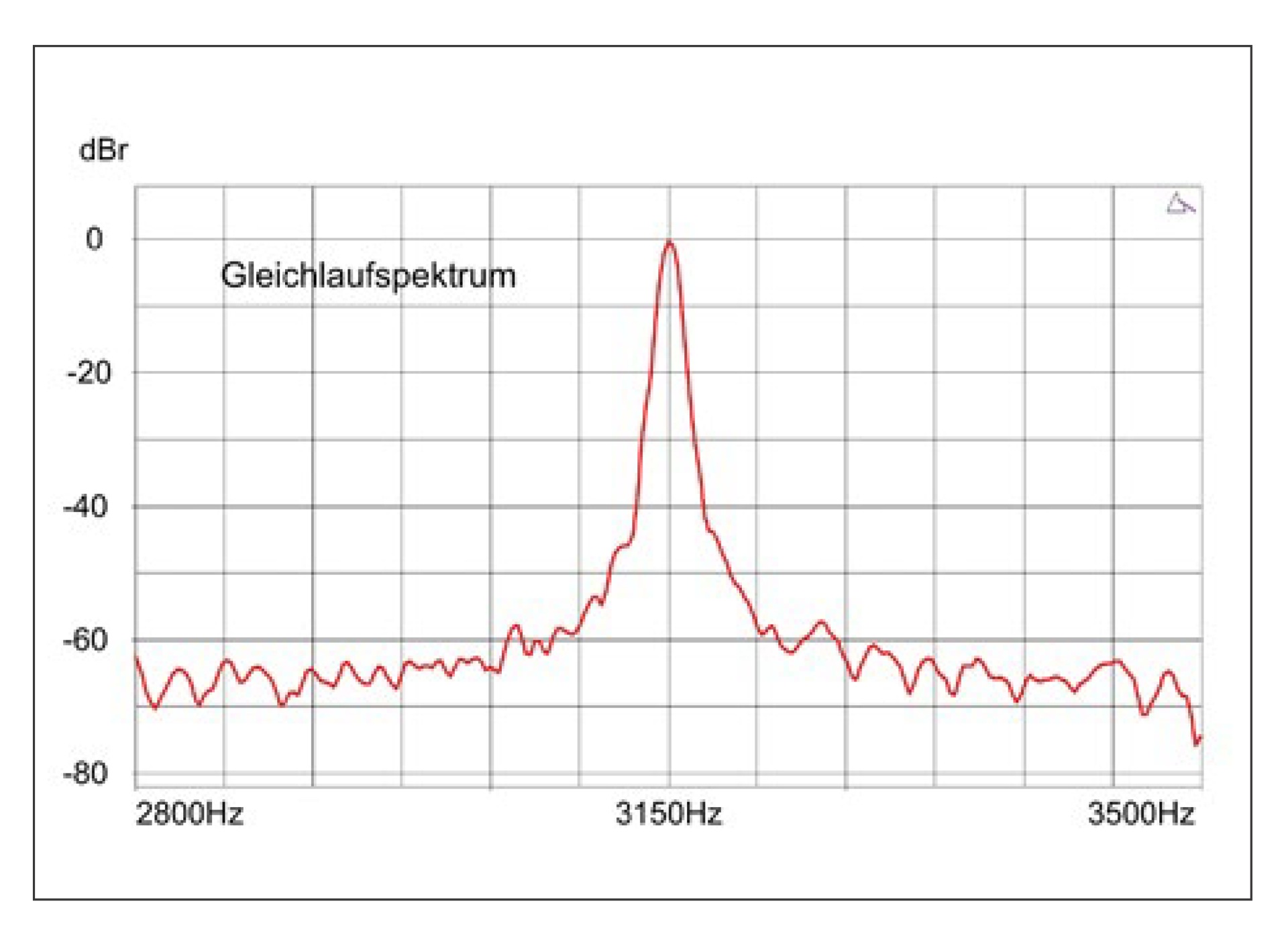

В Merlin NEO используется единственный двигатель, управляемый цифровым контроллером частоты поля уровня AVC Level 1. И двигатель, и контроллер калибруются на заводе, обеспечивая высокую стабильность вращения. На практике ручная подстройка частоты вращения не требуется (хотя такая возможность предусмотрена — надо снять нижнюю крышку с моторного блока).
