Новый НЧ/ВЧ-динамик IsoFlare

На основе серии Vintage!

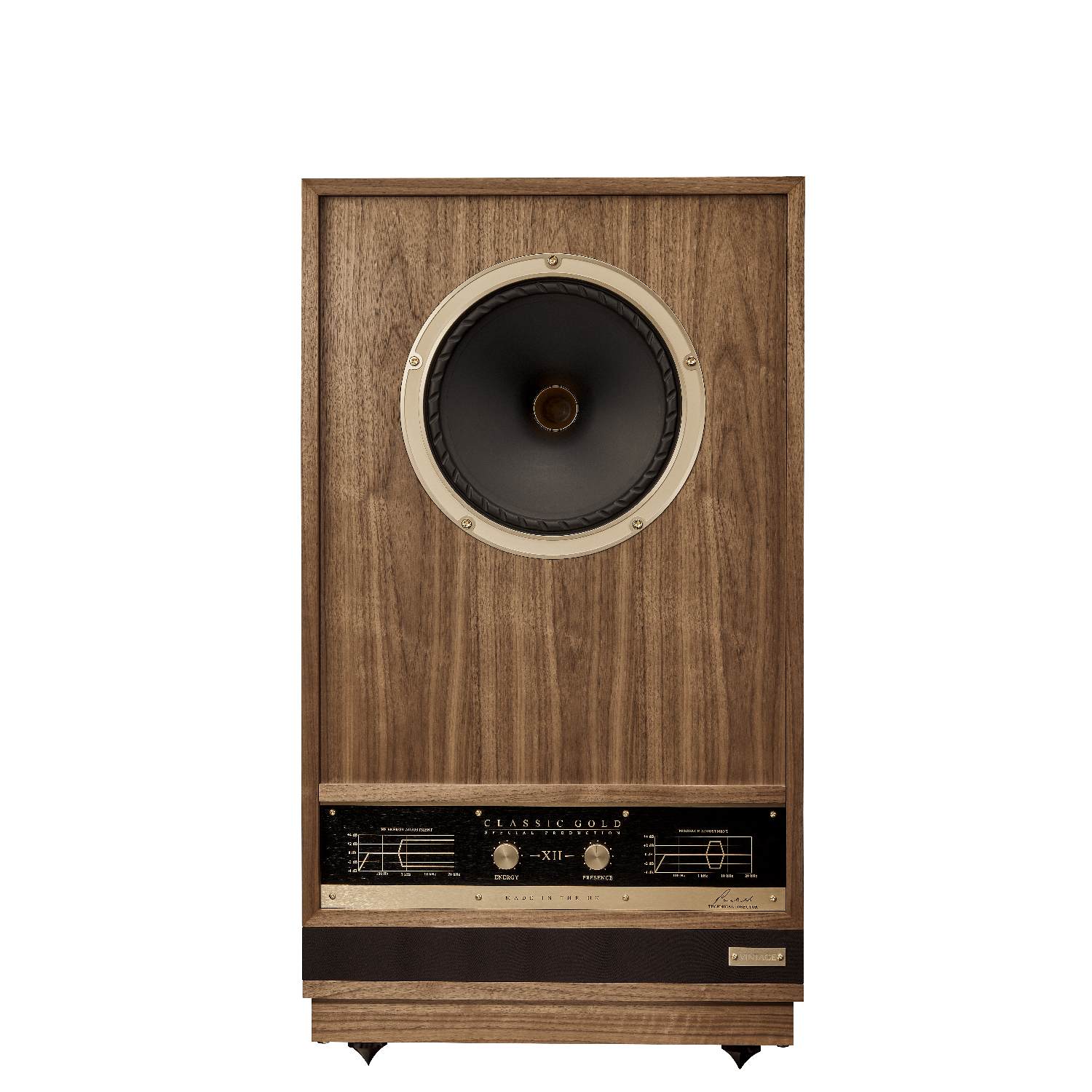

Проверенная временем соосная конструкция опирается на новейшие технологии и материалы, а системы автоматического проектирования позволяют инженерам аккуратно смоделировать самые разные аспекты поведения магнитной системы, диффузора, подвесов и всего громкоговорителя в целом. В результате новый IsoFlare, во-первых, дает максимально однородное и равномерное звуковое поле в помещении, создавая виртуальный точечный излучатель, у которого весь спектр звуковых частот создается в одной точке, а во-вторых — достигает поставленные задачи с максимальной линейностью и отсутствием искажением. Как это делается? Конечно, это не только мощь компьютерных расчетов, но и ноу-хау фирмы, инженеры которой создавали самые знаменитые акустические системы в истории Шотландии. Тем не менее, ряд технических решений не является секретом, поскольку скопировать их не удастся, не имея должного опыта и знаний.

Чтобы сделать стыковку между НЧ-динамиком и ВЧ-мембраной, излучающей через фазовыравнивающую вставку в отверстии НЧ-керна (детали магнитопровода), за ВЧ-мембраной (и ее редкоземельным магнитом в зазоре  которого двигается звуковая катушка) находится специальный объем воздуха, заполненный поглощающими материалами — это тыловая камера. Благодаря ей на нижней границе ВЧ-диапазона подвижная система ВЧ-части IsoFlare высоколинейна в своей рабочей полосе частот и раздел между ВЧ и НЧ в разделительных фильтрах удалось сдвинут вниз по частоте — до максимально удобных в двухполосной АС 750 Гц. Для слушателя это означает, что фактически весь вокальный диапазон находится в зоне ответственности широкой мембраны ВЧ-динамика IsoFlare, создавая слитное и когерентное звучание — максимально близкое к натуральному.

Чтобы НЧ-динамик давал полную свободу музыкальной экспрессии даже на серьезных уровнях «громкости» (звукового давления) в немаленьких помещениях, каждая его часть сделана с запасом по подавлению вибраций, опасных смещений и прочих нелинейностей. Сочетание массивного литого диффузородержателя с подвесом специального профиля FyneFlute, мощной магнитной системой, алюминиевимй теплоотводящим каркасом звуковой катушки, провод которой медный прямоугольный для наилучшего коэффициента укладки в магнитное поле работает как единой целое для мощного и динамичного звука, неискаженного и естественного.

Настройка средних и высоких частот под акустику помещения

Аналоговый корректор!

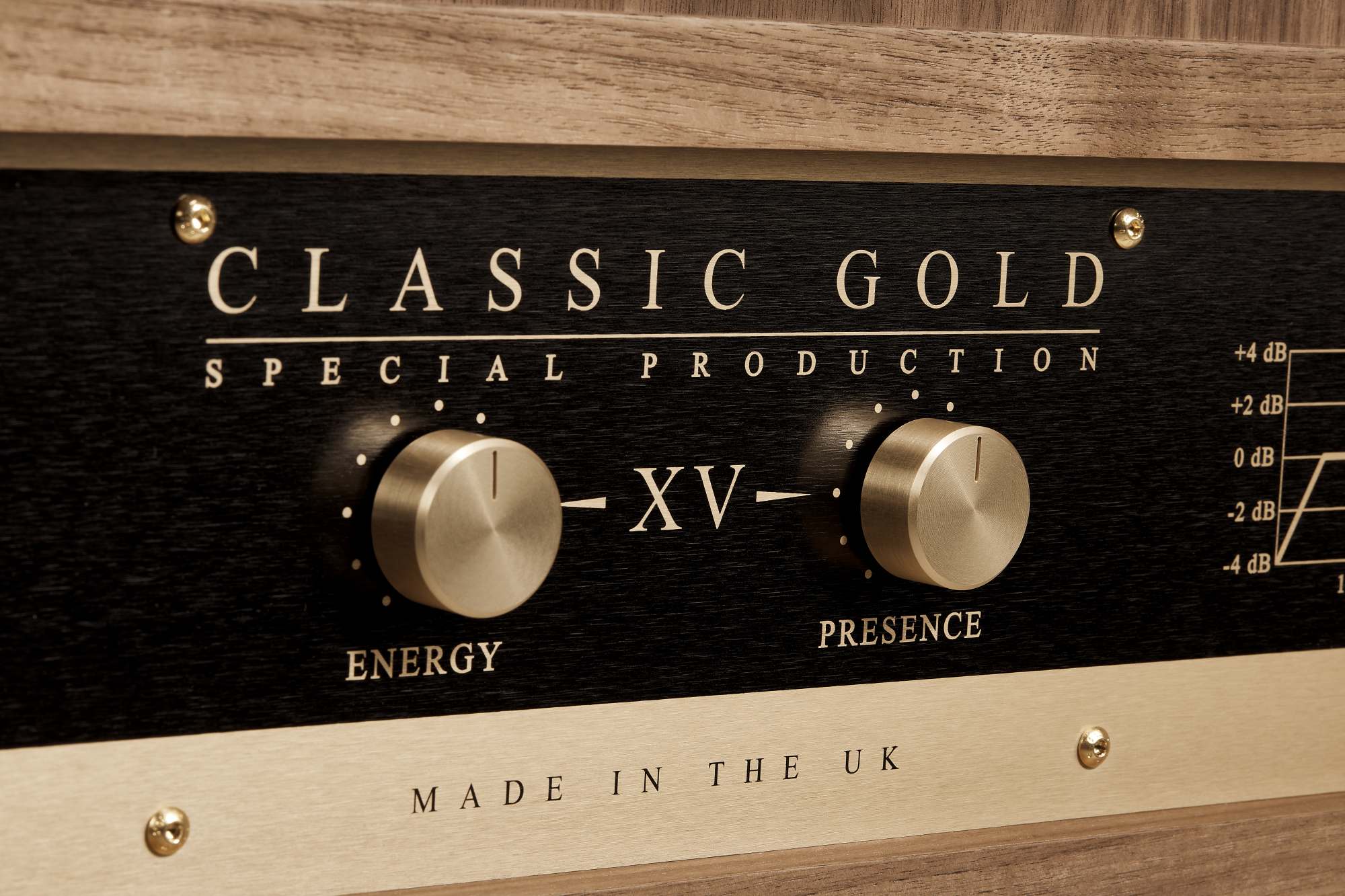

С помощью простой аналоговой схемы пользователь получает средства «мягкой» подстройки характеристик Classic Gold SP XII. Подъем или спад уровня ВЧ поможет компенсировать недостатки акустической обработки помещения, а «эффект присутствия» на средних частотах (презенс) станет своеобразной фокусировкой на вокальную область в звуковой сцене, воздействуя на объем панорамы и положение виртуальных источников звука в ней.

Регулировка уровня высоких частот дает возможность получить небольшой спад/подъем верхних частот типа «полка». Она действует в диапазоне 750 — 26 000 Гц в пределах ±3 дБ, это прекрасный тюнинг звучания под «звонкое» или «глуховатое» помещение:Регулятор участка средних частот, повышающий/понижающий эффект близости вокалиста в звуковой панораме («презенс»), действует на АЧХ звукового давления в комнате в диапазоне от 2500 до 5000 Гц в пределах ±3 дБ:

Разделительные фильтры, входные клеммы и заземление

Все готово для Bi-Wiring

Разделительные фильтры Classic Gold SP XII содержат минимальное количество элементов — при этом все целевые инженерные  характеристики достигнуты путем тщательной компьютерной оптимизации и экспертных прослушиваний. В фильтре ВЧ  второго порядка для согласования импеданса нагрузки перед ВЧ-динамиком включен автотрансформатор. Современные высококачественные радиодетали точного номинала и с малыми потерями, включая катушки индуктивности с многослойными сердечниками, пленочные безындукционные резисторы, полипропиленовые конденсаторы закреплены на плите из ДВП механически, навесной монтаж сделан специализированным медным проводом PC-OCC производства Neotech. Печатная плата не используется намеренно, чтобы избежать потерь в тонких проводниках.

Криогенная обработка собранного фильтра снимает внутренние механические напряжения в его металлических элементах и пайках и снижает вредные неоднородности проводника на пути электрического сигнала.

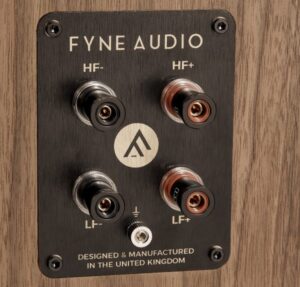

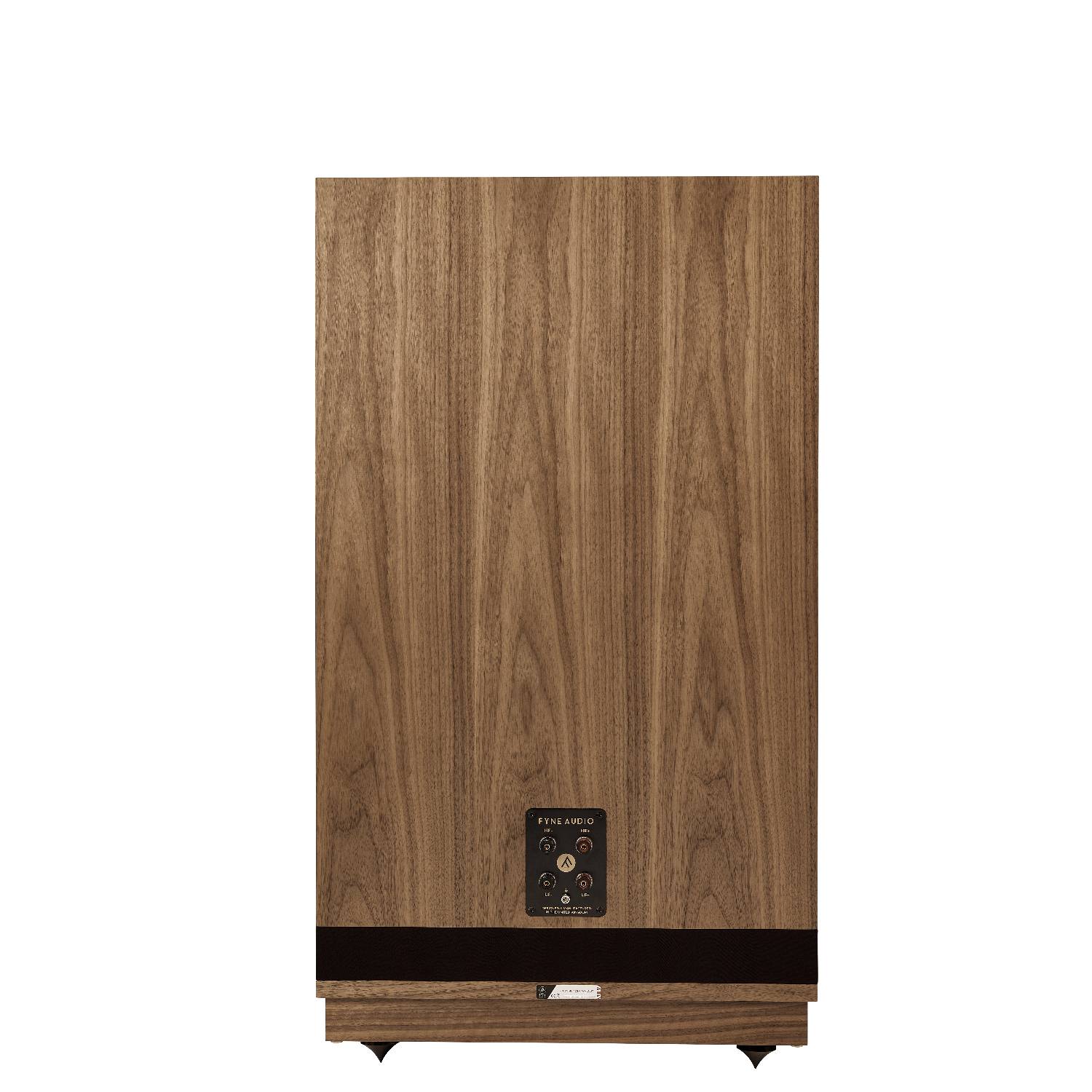

На задней панели находятся две пары входных клемм для подключения к усилителю и клеммой заземления. Внутри колонки провод заземления соединен с металлическим диффузородержателем динамика IsoFlare. Такое заземление защищает усилитель от возврата подхваченных соединительным кабелем радиопомех. Подключите к клемме заземления на АС отдельный кабель к корпусу усилителя или экран кабеля от усилителя к АС.

В серии Gold SP используются клеммы производства ETI (Австралия), конструкция которых минимизирует вихревые токи и другие паразитные электромагнитные явления.

Акустически прозрачные защитные сетки

Защита от пыли и любопытных пальцев

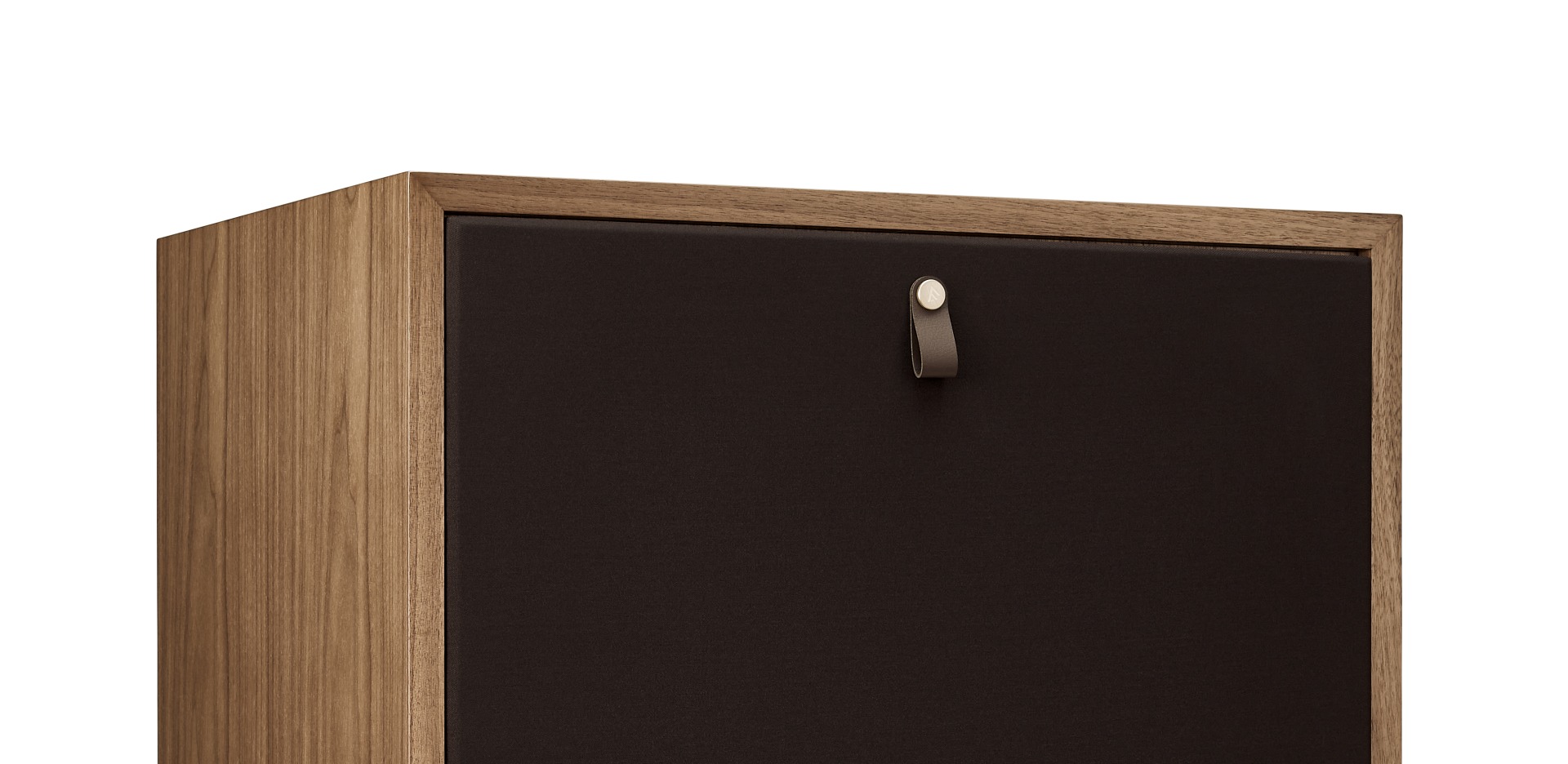

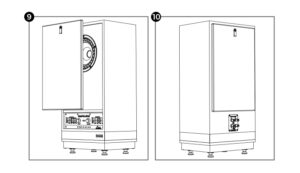

Обтянутые акустически прозрачной тканью защитные решетки предохраняют динамик и органы регулировки АЧХ от пыли и других воздействий. Мы рекомендуем надевать сетки в случае длительного неиспользования Classic Gold SP XII, и снимать при прослушивании. Магнитное незаметное крепление имеется как на передней панели АС, так и на задней, поэтому хранить защитные сетки при прослушивании удобно, примагнитив их на заднюю панель.
