Длина свернутого лабиринта ATL меньше, а басов больше!

Новая серия prophecy («пророчество», по традиции PMC пишет названия без прописной буквы) в целом представляет существенное обновление как внешнего дизайна, так и ряда технических решений. Ряд новых концепций органично сливается с проверенными временем идеями. Например, фирменная трансмиссионная линия ATL используется PMC с 1991 года и, как раз для серии prophecy, в реализации трансмиссионной линии появились важные инженерные изменения, успешно работающие на повышение КПД на самых низких частотах.

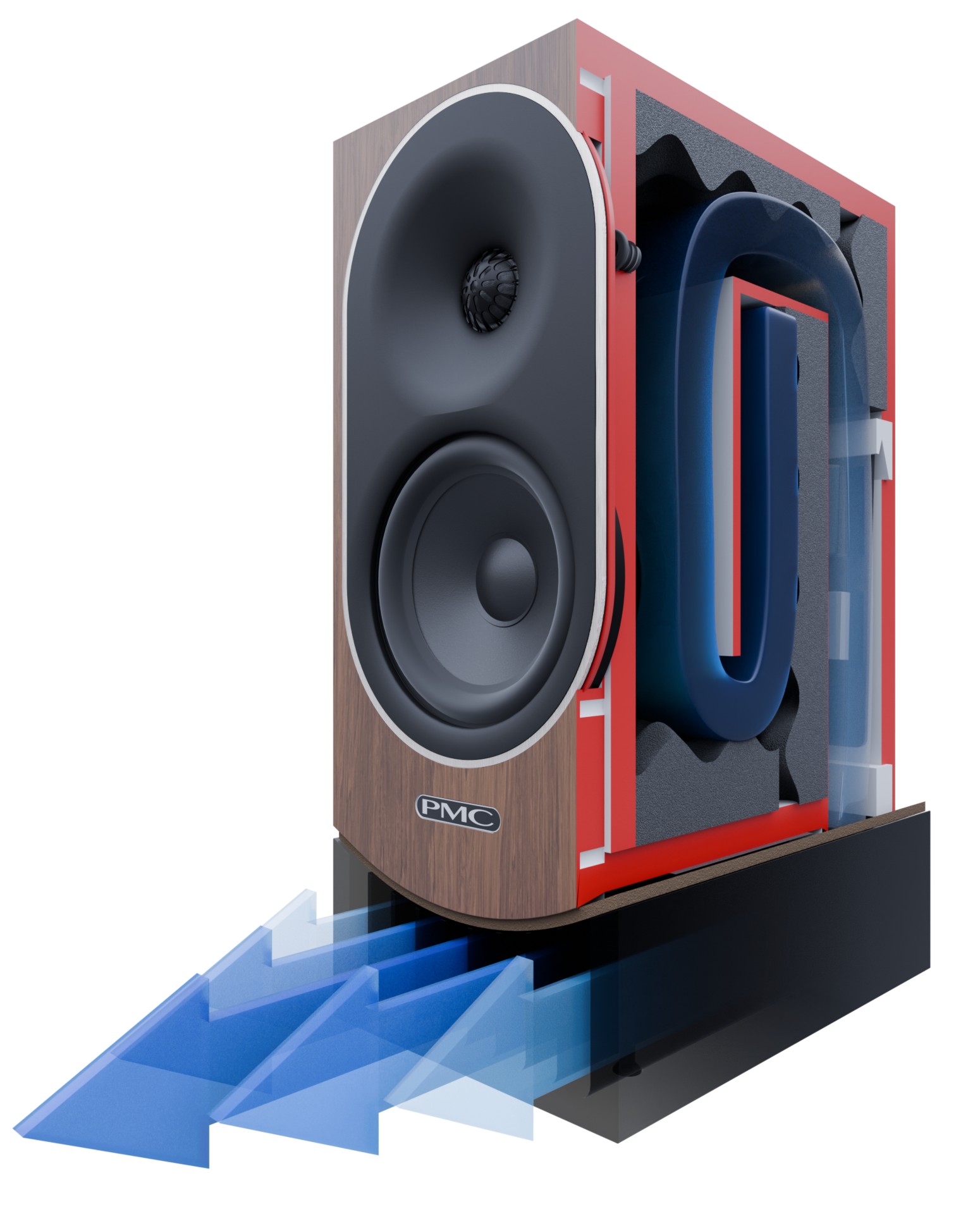

Если кратко, то трансмиссионная линия теоретически представляет собой свернутую в несколько колен трубу-лабиринт, спрятанную внутри корпуса акустической системы (АС). Представьте себе складную линейку «метр»: ее можно раскрыть целиком, а можно сложить углами — длина не изменится. Для воспроизведения совсем низких басов традиционные расчеты для обычной конструкции дают существенные габариты: например для 40 Гц получается «тоннель» длиной около 210 см (примерный расчет для одинаковой площади входного и выходного отверстий). Так вот, инженеры PMC придумали ряд решений, которые позволяют уменьшить длину свернутого лабиринта, сохранив ту же глубину басов. Среди этих идей особый пористый материал заполнения лабиринта, геометрическое смещение НЧ-головки от его начала, вариации раскрыва тоннеля по длине и много других тонкостей. В итоге у компактных АС PMC prophecy в вашей аудиосистеме наконец появляется четкий, глубокий и чистый бас, который недостижим с другими конструкциями НЧ-оформления, такими как, закрытый корпус или фазоинвертор.

Бесшумный воздушный поток с помощью LaminairX

Поскольку именно выходное отверстие трансмиссионной линии является излучателем самых нижних частот, а основной НЧ-громкоговоритель, наоборот, практически не двигается, так как нагружен на воздушную пружину в трубе ATL, то около выхода ТЛ возникают локальные ускорения воздушного потока. Чтобы этот поток не «завихрялся», PMC использует акустический антитурбулентный рассекатель, на выходе которого колебания воздуха становятся плавными и «синхронными» —  ламинарными,без завихрений. В результате можно слушать музыку громче, а искажений в басу не будет. Турбулентность воздушного потока, например, на выходе фазоинвертора, воспринимается как посторонние шумы и призвуки, которые мешают восприятию музыки.

Новые динамики производства PMC

Высокочастотный громкоговоритель с мягким куполом диаметром 27 мм базируется на недавней разработке, примененной в профессиональной серии для студийных мониторов PMC. В нем улучшен целый ряд важных параметров, но основной прогресс достигнут в создании более равномерной и широкой диаграммы направленности. Обратите также внимание на новую конструкцию антидифракционной сетки, которая также служит для защиты от повреждений. Благодаря точному расчету устранены вредные отражения и расширен диапазон частот в сторону верхней границы.

Разделительные фильтры экстра-класса

PMC традиционно использует разделительные фильтры высокого порядка, чтобы обеспечить максимальную линейность и высокую перегрузочную способность во всем диапазоне частот. Для максимальной надежности используется печатная плата из стеклотекстолита толщиной 2.5 мм с толстыми медными дорожками. При разработке отбор компонентов и оптимизация их расположения проводились с помощью экспертных прослушиваний, а в производстве применяются дополнительные меры по проверке номиналов и подбору точности. Монтаж и пайка печатных плат делается вручную на заводе PMC в Англии.

Синергия и системный подход к проектированию

Серия акустических систем PMC prophecy представляет новое поколение технических идей PMC. Под руководством Оливера Томаса его команда разработчиков добилась впечатляющих результатов. Важно то, что каждая деталь и элемент конструкции не проектируется изолированно как отдельный объект внимания инженера, а только как часть общего целого. Например, массивный литой металлический блок акустического преобразователя потока LaminairX служит еще и элементом механической стабильности корпуса, перемещая центр тяжести вниз. Это позволило избавиться от добавочных опор, сделать корпус компактнее.
